Articulo disponible en formato audiblog:
Me contacta Carlos para explicarme que tiene problemas con su PC de torre. Se queja de que hace mucho ruido y se calienta en exceso durante su uso. Además, está considerando hacer un upgrade del equipo. Y tiene bastante claro lo que busca. Quiere una torre nueva mejor ventilada, pero no quiere invertir demasiado dinero en ella. Quiere añadir un disco SSD nuevo de 1TB al equipo. Y quiere una GPU mas potente para jugar ocasionalmente.
Utilizaré las siguientes siglas durante todo el artículo:
En este articulo te explico el proceso que he seguido para hacer el upgrade de este equipo.
Este es el listado de todos los componentes que incluye su PC de torre.
Tras analizar sus requisitos y debatir sobre varios componentes y precios, finalmente consensuamos esta lista de componentes para el upgrade:
El coste total de los materiales ha sido de 411€. No obstante, los componentes descartados tienen un valor significativo en el mercado de segunda mano. Las tarjetas gráficas GTX 1660 se venden por aproximadamente 80-90€ en plataformas como Wallapop. Y la torre puede venderse por otros 20€. Esto reduce el coste final a unos 300€, una vez completado todo el proceso.
La torre Mars Gaming MC-PRO2 destaca por su diseño moderno y funcional, con un panel lateral de cristal templado que permite exhibir los componentes internos. Incorpora cinco ventiladores preinstalados, lo que garantiza un excelente flujo de aire.
Su diseño interno soporta un 1 HDD de 3.5 pulgadas y 3 SSD de 2.5 pulgadas, y está optimizada para albergar GPUs de gran tamaño, siendo ideal para configuraciones gaming. Incluye filtros antipolvo y un sistema de gestión de cables que facilita mantener el interior bien organizado. Es un poco mas grande que la caja original, siguiendo la tendencia de las torres mas modernas. Ofrece características equilibradas que justifican su precio hasta el último céntimo.
La Zotac Gaming GeForce RTX 4060 Twin Edge 8 GB GDDR6 DLSS3 es una GPU de gama media-alta basada en la arquitectura Ada Lovelace de NVIDIA, ideal para juegos en 1080p y 1440p. Con 8GB de memoria GDDR6, soporte para Ray Tracing y DLSS 3, mejora el rendimiento y la calidad visual mediante inteligencia artificial. Su sistema de refrigeración Twin Edge con dos ventiladores mantiene las temperaturas siempre bajo control.
Su diseño compacto es perfecto para torres de tamaño medio. Aunque no es la mejor para 4K, ofrece una buena relación calidad-precio, con un rendimiento sólido a un precio accesible frente a GPUs de gama mas alta. Además, su consumo energético es más bajo que el de la GTX 1660, lo que permite reutilizar la PSU sin aumentar el coste del upgrade.
El SSD SanDisk Ultra 3D de 1TB es una opción sólida y de excelente relación calidad/precio. Utiliza tecnología 3D NAND, mejorando la velocidad, fiabilidad y reduciendo el consumo energético. Con velocidades de lectura de hasta 560 MB/s y escritura de hasta 530 MB/s, ofrece una mejora significativa sobre los HDD. Su durabilidad está respaldada por una garantía de 5 años. Aunque no alcanza las velocidades de los SSDs NVMe, sigue siendo una excelente opción para quienes buscan rendimiento a un coste asequible.
La pasta térmica Thermal Grizzly Kryonaut debe asegurar una transferencia óptima del calor de la CPU del AMD al disipador. Esta pasta térmica es muy popular entre profesionales debido a su excelente rendimiento en conducción térmica. Con una conductividad de hasta 12.5 W/mK, la convierte en una de las mejores opciones disponibles para mantener las temperaturas bajas en sistemas de alta carga térmica, como PCs de alto rendimiento y overclocking.
Al desmontar la torre antigua, me encuentro con una gran acumulación de polvo en el refrigerador del cooler y en las rejillas de ventilación de la PSU. Esto es bastante común en equipos que llevan años sin realizar mantenimiento. Es sorprendente ver como el polvo consigue infiltrarse en el interior de la torre, incluso en entornos limpios. Procedo a limpiar todos los componentes cuidadosamente.
Esta acumulación de polvo puede causar un aumento significativo en las temperaturas, lo que reduce la eficiencia de los componentes y, con el tiempo, puede llegar a disminuir su vida útil. Mi recomendación personal es realizar un mantenimiento cada 2 años si es un entorno limpio, o incluso con mas frecuencia si es un entorno muy polvoriento o el equipo se usa de manera muy intensa.
La pasta térmica de la CPU esta completamente seca. Procedo a su limpieza con papel de cocina y un poco de alcohol isopropilico.
Siempre empiezo los montajes colocando el I/O shield, que es esa chapita de metal que se utiliza como embellecedor y cubre las conexiones de puertos de la MOBO como los puertos USB, HDMI, o el conector ethernet, entre otros. Además de proporcionar un acabado estético, también ayuda a proteger los componentes de la MOBO y mejora la gestión de las interferencias electromagnéticas. Queda perfectamente ajustado a la torre.
Después atornillo los discos duros al chasis de la torre. Los discos de 2.5 pulgadas van en la parte interna. El HDD va colocado en la parte inferior, en una ranura especialmente diseñada para discos de 3.5 pulgadas.
Después aplico la pasta térmica a la CPU. Me gusta extenderla con la espátula de plástico incluida para asegurar una capa uniforme. Procuro no llevarla hasta los extremos, ya que la presión del disipador tenderá a expandir la pasta hacia los bordes.

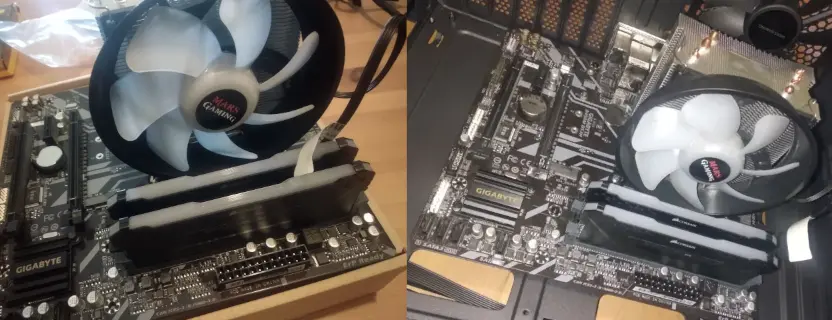

Vuelvo a colocar el disipador sobre la CPU, con sumo cuidado, asegurándome de hacerlo correctamente a la primera para evitar liar un buen empastre con la pasta térmica aplicada previamente. Después, instalo los dos módulos de memoria RAM en la MOBO. Finalmente, anclo la MOBO al chasis, asegurándola con los tornillos correspondientes.
A continuación, atornillo la PSU al chasis. En este punto se monta un enredo de cables bastante intimidante, especialmente si no tienes experiencia con este tipo de montajes. Sin embargo, con un poco de paciencia y organización, cada cable termina encontrando su lugar adecuado.
Procedo a realizar todas las conexiones necesarias para garantizar el correcto funcionamiento del sistema.
Comienzo conectando la alimentación de la CPU mediante el conector EPS de 8 pines y la alimentación principal de la MOBO con el cable ATX de 24 pines, el más robusto del conjunto.
Seguidamente, conecto los cables SATA de datos a los tres discos duros, asegurándome de ubicarlos en los mismos puertos SATA de la MOBO que se usaron en la caja original. Esto es especialmente importante en sistemas con Windows, ya que al cambiar los puertos SATA se alteraría el identificador del disco (Disk ID), lo que podría generar problemas de arranque. Luego, conecto los cables SATA de alimentación a cada disco.
A continuación conecto el ventilador del procesador al puerto CPU_FAN de la MOBO, lo que permite al sistema regular su velocidad en función de la temperatura.
Para los ventiladores que incluye de serie la torre, utilizo una tira de conectores Molex encadenados alimentada por un único cable Molex de la fuente de alimentación (PSU). Aunque esta configuración simplifica la instalación, no permite ajustar la velocidad desde la placa base, por lo que los ventiladores funcionan siempre a máxima velocidad. Ventiladores más avanzados incorporan cables individuales de 3 o 4 pines que se conectan directamente a la placa base y permiten un control más preciso de su velocidad.

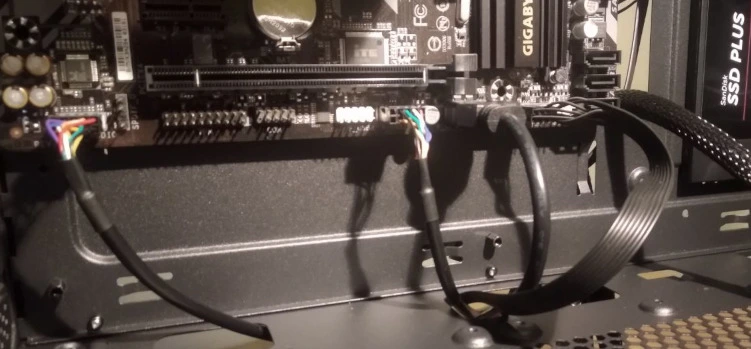

Finalmente, conecto los cables de audio, USB 2.0 y USB 3.0, junto con los del panel frontal (HDD LED, POWER LED, RESET SW y POWER SW). Para estos últimos, siempre consulto el manual de la MOBO, ya que su disposición no está completamente estandarizada y puede variar según el modelo.
La GPU ocupa un espacio considerable dentro de la torre y su instalación dificulta el acceso a otros conectores de la MOBO. Por ello, es recomendable dejar su montaje para el final. El proceso es sencillo. Primero se inserta la GPU en el slot PCIe x16 más cercano al procesador, para garantizar un rendimiento óptimo y baja latencia. Luego, se fija al chasis de la caja mediante un tornillo.
En generaciones anteriores, muchas GPU podían obtener toda la energía necesaria directamente a través del slot PCIe de la MOBO, lo que simplificaba su instalación y hacía innecesario un conector adicional desde la PSU. Sin embargo, hoy en día todas las GPU modernas requieren alimentación externa adicional. Esta GPU necesita un conector PCIe de 8 pines de la PSU.
El equipo queda listo para realizar la prueba de encendido. Este momento siempre genera un poco de tensión ya que cualquier cable mal conectado podría impedir que el equipo arranque correctamente. En alguna ocasión un mal contacto me ha hecho perder mucho tiempo investigando. Pero parece que esta vez todo funciona a la primera.
Carlos ya tiene en sus manos un equipo renovado que cumple con creces sus expectativas: silencioso, con temperaturas estables por debajo de los 50ºC, y preparado para ofrecer un rendimiento fluido tanto en juegos como en tareas profesionales. Todo esto, además, sin haber supuesto un gasto desmesurado.
Este proyecto es un buen ejemplo de cómo un mantenimiento adecuado y algunas actualizaciones bien planificadas pueden alargar la vida útil de un equipo y mantenerlo funcional durante muchos años.
Si tú también necesitas realizar el mantenimiento, la reparación o la mejora de algún equipo informático, ya sea para el trabajo, para tus estudios o simplemente para disfrutar de tus juegos favoritos, no dudes en contactarme a través del canal de Telegram. Estaré encantado de ayudarte a encontrar la solución perfecta para tu caso.
¡Nos vemos en el próximo artículo!
Pulso la tecla ESC, dos puntos, wq.
